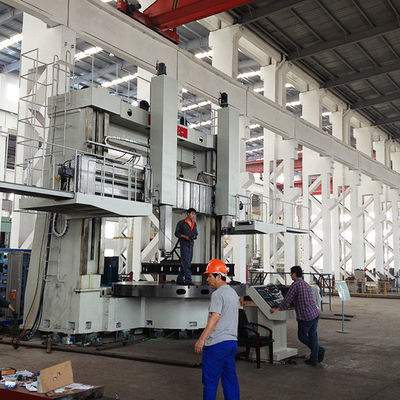

Lushen CK5240 CNC Vertical Lathe High Precision Smart Manufacturing Speed 2500mm/min

MOQ:	Negociável
preço:	$268,800 (subject to the contract)
Período de entrega:	1 ano

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

Zibo, China

Marca

Lushen

Certificação

JB/GB

Número do modelo

CK5240

Máximo Turning Diâmetro:

Φ4000 mm

Diâmetro da tabela:

Φ3500 mm

Altura máxima da peça de trabalho:

2500 milímetros

Peso máximo do workpiece:

Velocidade da mesa de trabalho (estágios e intervalo):

2 engrenagens mecânicas/variavel sem passo&0.2~41rpm

Taxa de alimentação após a utilização da ferramenta (tipo e faixa):

Variavel sem passo&0,1-500 mm/min

Velocidade de travessia rápida do poste de ferramenta:

2500 mm/min

Viagem máxima do poste da ferramenta (eixo X):

-50 a +2200 mm

Viagem vertical do veículo (eixo Z):

1250 mm

Dimensões da secção transversal do RAM:

240×240 mm

Capacidade de força de corte no poste esquerdo da ferramenta:

40 kN (controlado CNC)

Capacidade de força de corte no poste direito da ferramenta:

55 kN (convencional)

Força de corte total máxima na mesa de trabalho:

95 kNm

Ângulo de usinagem do poste de ferramenta convencional:

Viagem máxima em trilho cruzado:

2000 mm

Velocidade de elevação do trilho cruzado:

320 mm/min

Potência do motor de elevação do trilho cruzado:

7,5 quilowatts

Torque do servomotor do sistema de alimentação (horizontal e vertical):

20.5 Nm

Potência do motor principal (acionamento de frequência variável CA):

55 kW

Peso aproximado da máquina:

54 toneladas

Dimensões da máquina (L × W × H):

9500 × 5800 × 6600 mm

Precisão de posicionamento:

≤ 0,1/1000 mm

Precisão de posicionamento repetida:

≤ 0,02/1000 mm

Superfície plana da mesa:

00,03 mm/1000 mm (com uma tolerância adicional de 0,01 mm por aumento de diâmetro de 1000 mm)

Desvio da face da mesa (axial):

0.02 mm/1000 mm (com uma tolerância adicional de 0,01 mm por aumento de diâmetro de 1000 mm)

Tabela de escoamento radial:

0.02 mm/1000 mm (com uma tolerância adicional de 0,01 mm por aumento de diâmetro de 1000 mm)

Paralelo do movimento horizontal do portador de ferramentas com a superfície da mesa:

0.03 mm/1000 mm

Perpendicularidade do movimento horizontal do portador de ferramentas (esquerda-direita) à superfíci:

0.03 mm/1000 mm

Perpendicularidade do movimento horizontal do portador de ferramentas (frente- traseira) à superfíci:

0.06 mm/1000 mm

Precisão de usinagem cilíndrica:

0.02/300 mm

Precisão de usinagem de superfície plana:

0.04 mm/1000 mm

Superfícies planas/cilíndricas:

Ra1,6 μm

Superfícies contornadas rugosidade:

Ra3,2 μm

Destacar:

Torno CNC vertical de precisão

máquina de torno vertical de precisão

Torno CNC vertical de 2500 mm/min

Descrição do produto

Ferramenta vertical CNC CK5240 de alta precisão, capacidade de carga superior, fabricação inteligente

Visão geral do produto

Tornos CNC verticais de duas colunas, concebidos para operações de torneamento de alta precisão e de trabalho pesado
Diâmetro máximo de torneamento até 4000 mm e peso máximo da peça de 40 toneladas
Equipado com guias hidrostáticos de alta rigidez e rigidez estática/dinâmica avançada
Ideal para usinagem de materiais ferrosos, não ferrosos e não metálicos selecionados
Suporta o torneamento áspero e acabado de superfícies cilíndricas, cônicas e planas
Sistemas CNC Siemens ou GSK integrados com eixos servo-conduzidos para uma operação suave e fiável
Adaptado para indústrias como energia, maquinaria pesada, aeroespacial e defesa

Descrição do produto

OTorno CNC vertical da série CK5240É projetado com tecnologia de ponta e um projeto CAD otimizado que integra mecatrônica para fabricação moderna.Este torno de duas colunas possui componentes estruturais robustos que lhe permitem lidar com cargas ultra pesadas, mantendo uma precisão e estabilidade excepcionais.

A mesa de trabalho utiliza um sistema de rolamentos hidrostáticos de alta precisão e uma transmissão de duas marchas com um motor de corrente contínua de 55 kW para um controle suave do binário e um desempenho estável.e os deslizamentos são todos construídos de alta resistência, ferro fundido de baixa tensão para garantir uma longa vida útil, uma rigidez excepcional e uma deformação térmica mínima.

Com capacidades inteligentes de CNC e servo-acionamentos independentes, o poste de ferramenta esquerdo é totalmente controlado numericamente, permitindo usinagem multi-eixo de alta velocidade e alta precisão.A máquina é adequada para o aço, ligas, partes de cobre e alumínio que requerem cortes profundos e tolerâncias apertadas.

Parâmetros técnicos essenciais

Parâmetro	Valor	Parâmetro	Valor
Diâmetro de rotação	Φ4000 mm	Max. Altura da peça de trabalho	3500 mm
Diâmetro da mesa de trabalho	Φ3500 mm	Max. Peso da peça	40 toneladas
Faixa de velocidade da mesa de trabalho	0.4 ∙ 40 rpm	Max. Torque da mesa de trabalho	200 kNm
Taxa de alimentação rápida	2000 mm/min	Reduzir a faixa de taxa de alimentação	0.1·500 mm/min
Viagem no eixo X (postes de ferramentas)	-50 a 2600 mm	Exibição do eixo Z (RAM)	1800 mm
Faixa de deslocamento do feixe	3000 mm	Velocidade de elevação do feixe	320 mm/min
Potência do motor principal (DC)	55 kW	Peso da máquina (aprox.)	140 toneladas

Notas de funcionamento

Seguir o plano de fundação fornecido antes da instalação da máquina para garantir a integridade estrutural
Todas as operações de elevação ou transporte devem ser realizadas com ferramentas de engrenagem adequadas.
Assegurar o correcto alinhamento e fixação do feixe transversal antes da operação
Os sistemas de lubrificação e hidráulicos devem ser verificados regularmente para verificar a consistência da pressão e do caudal
Sempre operar a interface CNC (Siemens ou GSK) de acordo com o manual de utilização e procedimentos de segurança fornecidos
Durante as operações de carga pesada, monitorizar os níveis de pressão hidrostática para evitar o sobreaquecimento da guia
Realizar verificações de precisão de rotina e recalibração para manter a precisão de usinagem ao longo do tempo

Cenários de aplicação

Equipamento de geração de energia: Viração precisa de discos de turbina, caixas de rolamentos e carcaças
Fabricação de máquinas pesadas: Usinagem de engrenagens grandes, de anéis de rolamentos e de volantes
Ferrovias e Transportes: Naves, rodas e componentes dos travões dos eixos
Componentes aeroespaciais: Peças de liga de alta resistência que requerem corte profundo e acabamento de precisão
Indústria de Defesa: Usinagem de peças de veículos blindados, carcaças e grandes anéis estruturais
Mineração e Metalurgia: Torção de peças resistentes ao desgaste e de componentes de laminagem metálicos
