Lugar de origem
Zibo, China
Máximo Turning Diâmetro:
Φ3000 mm
Diâmetro da tabela:
Φ2500 mm
Altura máxima da peça de trabalho:
2000 mm
Peso máximo do workpiece:
25 T
Velocidade da mesa de trabalho (estágios e intervalo):
2 engrenagens mecânicas/variavel sem passo&0,2~45 rpm
Taxa de alimentação após a utilização da ferramenta (tipo e faixa):
Variavel sem passo&0,1-500 mm/min
Velocidade de travessia rápida do poste de ferramenta:
2500 mm/min
Viagem máxima do poste da ferramenta (eixo X):
-50 a +1900 mm
Viagem vertical do veículo (eixo Z):
1000 mm
Dimensões da secção transversal do RAM:
200×255 mm
Capacidade de força de corte no poste esquerdo da ferramenta:
35 kN (controlado CNC)
Capacidade de força de corte no poste direito da ferramenta:
40 kN (convencional)
Força de corte total máxima na mesa de trabalho:
85 kNm
Ângulo de usinagem do poste de ferramenta convencional:
±30°
Viagem máxima em trilho cruzado:
1500 mm
Velocidade de elevação do trilho cruzado:
350 mm/min
Potência do motor de elevação do trilho cruzado:
7,5 quilowatts
Torque do servomotor do sistema de alimentação (horizontal e vertical):
20.5 Nm
Potência do motor principal (acionamento de frequência variável CA):
55 kW
Peso aproximado da máquina:
43 toneladas
Dimensões da máquina (L × W × H):
7200 × 5200 × 5800 mm
Precisão de posicionamento:
≤ 0,1/1000 mm
Precisão de posicionamento repetida:
≤ 0,02/1000 mm
Superfície plana da mesa:
00,03 mm/1000 mm (com uma tolerância adicional de 0,01 mm por aumento de diâmetro de 1000 mm)
Desvio da face da mesa (axial):
0.02 mm/1000 mm (com uma tolerância adicional de 0,01 mm por aumento de diâmetro de 1000 mm)
Tabela de escoamento radial:
0.02 mm/1000 mm (com uma tolerância adicional de 0,01 mm por aumento de diâmetro de 1000 mm)
Paralelo do movimento horizontal do portador de ferramentas com a superfície da mesa:
0.03 mm/1000 mm
Perpendicularidade do movimento horizontal do portador de ferramentas (esquerda-direita) à superfíci:
0.03 mm/1000 mm
Perpendicularidade do movimento horizontal do portador de ferramentas (frente- traseira) à superfíci:
0.06 mm/1000 mm
Precisão de usinagem cilíndrica:
0.02/300 mm
Precisão de usinagem de superfície plana:
0.04 mm/1000 mm
Superfícies planas/cilíndricas:
Ra1,6 μm
Superfícies contornadas rugosidade:
Ra3,2 μm
Quantidade de ordem mínima:
Negociável
Preço:
$212,800 (subject to the contract)
Destacar

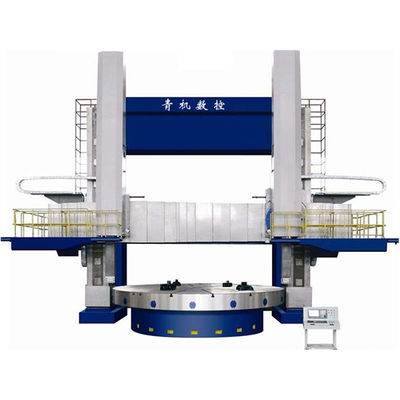

Torno CNC vertical de torneamento 3000 mm
, Torno CNC vertical de dupla coluna
, Fabricantes de tornos verticais CNC de 3000 mm
